ADAM-4520 隔离转换器可以让您在以前配置的 RS-232 系统中充分利用 RS-422 和 RS-485 的优点。它可以将 RS-232 信号转换为隔离 RS-422 或 RS-485 信号。您不需要对 PC 硬件或软件做任何修改。ADAM-4520 可以让您使用标准的 PC 硬件构建一个工业级、长距离通讯的系统。
ADAM-4520 隔离转换器使您可以在最初由 RS-232 设备组成的现有网络中使用 RS-422 和 RS-485 传输信号获得更快的传输速率、更大的传输范围和更强的联网能力。ADAM-4520 中的电路自动侦测数据流的方向,免除了网络中的握手请求,仅需两根导线就可以构建一个 RS-485 网络。传输速率最高可达 115.2 Kbps。

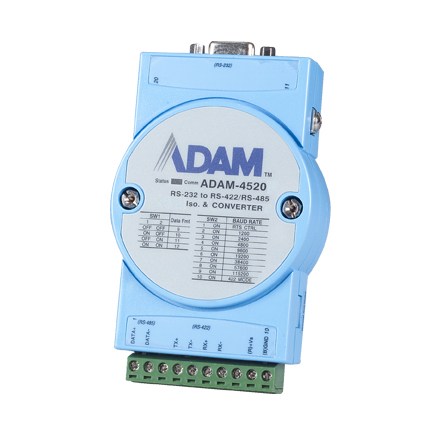

ADAM-4520
隔离 RS-232 到 RS-422/485 转换器
将 RS-232 信号转换成隔离 RS-485 信号
主要特点:
自动内部 RS-485 总线管理
RS-485 无需外部的流控制信号
3000 VDC 隔离保护 (ADAM-4510S/4520)
RS-485 数据线上的瞬态干扰抑制
传输速率可达 115.2 kbps
联网距离可达 4000 英尺
预留终端电阻位置
电源及数据流有指示灯指示,便于进行故障处理
电源要求:+10 ~ +30 VDC
容易安装在 DIN 导轨或面板上
规格:
输入:RS-232(4 线制)
RS-232 接口:DB-9 接口
输出:RS-485(2 线制)或 RS-422(4 线制)
速度 (bps):1200、2400、4800、9600、19.2 k、38.4 k、57.6 k、115.2 k,RTS 控制和 RS-422 模式(可切换)
RS-422/485 接口:插入式螺钉端子
隔离电压:3000 VDC
功耗:1.2 W
